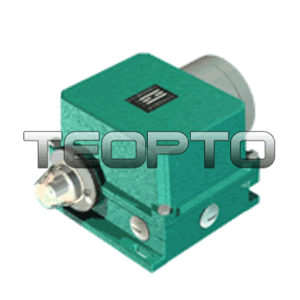

TKB系列电子主令控制器，又名凸轮控制器。适用于交流50Hz、电压至380V以下及直流电压至440V的电力线路中，既可配装触点式动作开关也可配无触点的接近开关，广泛应用于各种高、低速压力机、包装机、轧钢机、自动电焊机、纺织机等一些远程设备中需要实现远程程序控制装置。可以根据控制需要较多控制电路的联锁与转换装置，适用于频繁操作任务，按照传动比参数准确控制回路电路。

1、使用温度范围：-25℃~+75℃，24小时内其平均温度不超过+35℃。
2、安装地点相对湿度最高温度为+45℃时不超过50%，+20℃时不超过90%。
3、安装地点海拔高度不超过2500米。
4、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
5、在没有雨雪侵入的地方(如有要求请订货时注明)。
6、无显著摇动和冲击震动的地方。

1、壳体：采用压铸铝件，密封、防尘、防尘、防腐，防护等级为IP55，具有体积小、重量轻等优点。
2、定位棘轮：由3mm厚钢板冲压而成的，并经过良好的热处理而获得良好的耐磨性。
3、凸轮组：由凸轮片、刻度盘、蝶形弹簧、销紧螺母、凸轮轴组成，凸轮片上有调节角度用的调节孔，与配备的调节手柄可方便进行凸轮片的角度调节，可以直观的从刻度盘上读取凸轮片的调节角度。
4、凸轮的感应面：由2片凸轮片组成，每个凸轮片的感应面为180°(可按照用户需要制作成30°或其他角度)，当接近开关采用常开式时，凸轮调节面可达0-360°。当接近开关采用常闭式时凸轮调节面为0-180°。如果客户需要使用常开时接近开关时，并且凸轮调节面在180°以下的，请在合同注明。

工作时，首先接好控制器的电源线和输出线，然后启动系统工作，凸轮轴和可调节式组合凸轮感应体随传动机构转动。当感应体转到与接近开关的检测头相对时，接通电路。感应体转过检测头后电路断开。控制器由若干可调组合凸轮感应体和相对的接近开关组成控制电路，按闭合程序有次序的接通或断开电路，从而达到控制受控对象的目的。

TKB系列凸轮控制器配备有2支专用调节手柄，可按照实际工作的闭合程序控制主令进行相应调节，调节步骤如下：
1、使用承机配备的专用调节手柄松开主轴两端的销紧螺母。
2、使用随机配备的专用调节手柄，使专用手柄带销端插入凸轮上的调节孔，可按照所需要的角度进行调节。
3、调整后，使用随机配备的专用调节手柄将主轴两端的销紧螺母销紧。
4、装好电子主令控制器外壳。

1、TKB系列凸轮控制器应用安装螺钉固定。
2、按照电器原理图的要求，分别遂档操作控制器，观察触头的分合是否与接线图中触头分合程序相符，如有不符，应予调整或更换凸轮片。
3、在通电前必须检查电动机和电阻器有关电气系统的接线是否正确，接地是否可靠。
4、通电后应按相应凸轮控制器细心检查电动机运行情况，若有异常，应立即切断电源，待查明原因后方可继续通电。
5、凸轮控制器应按以下要求经常检查维修
     (1)所有螺钉联结部分必须紧固，特别是触头接线螺钉；
     (2)摩擦部分应经常保持一定的润滑；
     (3)触头工作表面应无明显的熔斑、烧熔的部分可用细锉刀精心修理，不允许使用砂纸打磨；
     (4)损坏的零件要及时更换。

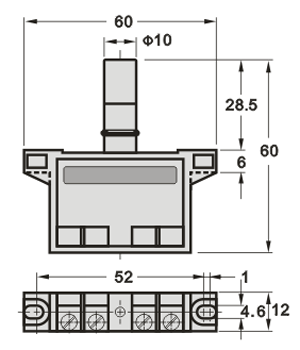

凸轮控制器配用的接近开关外形及安装尺寸
