BOW系列 对射光束一体式框型光栅传感器 多组对射光束一体的框型光栅传感器安装简易，无需校准问题。其特殊的结构设计常用于检测小金属部件或非金属部件的检测控制。如小部件压缩空气输送 、零件排出监测、部件清点/分离、工件脱模、断线监测等场合。 ◆ 区域性小零件计数的理想的解决方案 ◆ 光源：红外光 860nm ◆ 坚固铝氧化结构 ◆ M8插件输出或插件连接线输出 ◆ 最小可以检测0.8mm以上的物体 ◆ 多种不同的框型规格以满足不同的应用需求 ◆ 输出状态：常开/常闭切换 （如有特殊槽宽与深度要求的可定做！）

40×40 mm	40×80 mm	40×120 mm	40×160 mm
80×40 mm	80×80 mm	80×120 mm	80×160 mm
120×40 mm	120×80 mm	120×120 mm	120×160 mm
160×40 mm	160×80 mm	160×120 mm	160×160 mm
技术指标	接线图	使用示意图	应用案例

页面内容呈现有限，只列部分产品规格型号。如有特殊内孔需求，可联系定做！

1、选型表：40系列(Selection table: 40 series)回顶部

		静态Static
		NPN	BOW 0404A-NS-S49
		PNP	BOW 0404A-NS-S49
		N+P	BOW 0404A-XS-S49
		动态Dynamic
		NPN	BOW 0404B-NS-S49
		PNP	BOW 0404B-NS-S49
		N+P	BOW 0404B-XS-S49

		静态Static

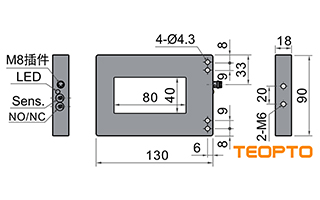

		NPN	BOW 0408A-NS-S49
		PNP	BOW 0408A-NS-S49
		N+P	BOW 0408A-XS-S49
		动态Dynamic
		NPN	BOW 0408B-NS-S49
		PNP	BOW 0408B-NS-S49
		N+P	BOW 0408B-XS-S49

		静态Static
		NPN	BOW 0412A-NS-S49
		PNP	BOW 0412A-NS-S49
		N+P	BOW 0412A-XS-S49
		动态Dynamic
		NPN	BOW 0412B-NS-S49
		PNP	BOW 0412B-NS-S49
		N+P	BOW 0412B-XS-S49

		静态Static
		NPN	BOW 0416A-NS-S49
		PNP	BOW 0416A-NS-S49
		N+P	BOW 0416A-XS-S49
		动态Dynamic
		NPN	BOW 0416B-NS-S49
		PNP	BOW 0416B-NS-S49
		N+P	BOW 0416B-XS-S49

2、选型表：80系列(Selection table: 80 series)回顶部

		静态Static
		NPN	BOW 0804A-NS-S49
		PNP	BOW 0804A-NS-S49
		N+P	BOW 0804A-XS-S49
		动态Dynamic
		NPN	BOW 0804B-NS-S49
		PNP	BOW 0804B-NS-S49
		N+P	BOW 0804B-XS-S49

		静态Static
		NPN	BOW 0808A-NS-S49
		PNP	BOW 0808A-NS-S49
		N+P	BOW 0808A-XS-S49
		动态Dynamic
		NPN	BOW 0808B-NS-S49
		PNP	BOW 0808B-NS-S49
		N+P	BOW 0808B-XS-S49

		静态Static
		NPN	BOW 0812A-NS-S49
		PNP	BOW 0812A-NS-S49
		N+P	BOW 0812A-XS-S49
		动态Dynamic
		NPN	BOW 0812B-NS-S49
		PNP	BOW 0812B-NS-S49
		N+P	BOW 0812B-XS-S49

		静态Static
		NPN	BOW 0816A-NS-S49
		PNP	BOW 0816A-NS-S49
		N+P	BOW 0816A-XS-S49
		动态Dynamic
		NPN	BOW 0816B-NS-S49
		PNP	BOW 0816B-NS-S49
		N+P	BOW 0816B-XS-S49

3、选型表：120系列(Selection table: 120 series)回顶部

		静态Static
		NPN	BOW 1204A-NS-S49
		PNP	BOW 1204A-NS-S49
		N+P	BOW 1204A-XS-S49
		动态Dynamic
		NPN	BOW 1204B-NS-S49
		PNP	BOW 1204B-NS-S49
		N+P	BOW 1204B-XS-S49

		静态Static
		NPN	BOW 1208A-NS-S49
		PNP	BOW 1208A-NS-S49
		N+P	BOW 1208A-XS-S49
		动态Dynamic
		NPN	BOW 1208B-NS-S49
		PNP	BOW 1208B-NS-S49
		N+P	BOW 1208B-XS-S49

		静态Static
		NPN	BOW 1212A-NS-S49
		PNP	BOW 1212A-NS-S49
		N+P	BOW 1212A-XS-S49
		动态Dynamic
		NPN	BOW 1212B-NS-S49
		PNP	BOW 1212B-NS-S49
		N+P	BOW 1212B-XS-S49

		静态Static
		NPN	BOW 1216A-NS-S49
		PNP	BOW 1216A-NS-S49
		N+P	BOW 1216A-XS-S49
		动态Dynamic
		NPN	BOW 1216B-NS-S49
		PNP	BOW 1216B-NS-S49
		N+P	BOW 1216B-XS-S49

4、选型表：160系列(Selection table: 160 series)回顶部

		静态Static
		NPN	BOW 1604A-NS-S49
		PNP	BOW 1604A-NS-S49
		N+P	BOW 1604A-XS-S49
		动态Dynamic
		NPN	BOW 1604B-NS-S49
		PNP	BOW 1604B-NS-S49
		N+P	BOW 1604B-XS-S49

		静态Static

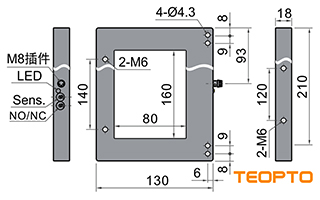

		NPN	BOW 1608A-NS-S49
		PNP	BOW 1608A-NS-S49
		N+P	BOW 1608A-XS-S49
		动态Dynamic
		NPN	BOW 1608B-NS-S49
		PNP	BOW 1608B-NS-S49
		N+P	BOW 1608B-XS-S49

		静态Static
		NPN	BOW 1612A-NS-S49
		PNP	BOW 1612A-NS-S49
		N+P	BOW 1612A-XS-S49
		动态Dynamic
		NPN	BOW 1612B-NS-S49
		PNP	BOW 1612B-NS-S49
		N+P	BOW 1612B-XS-S49

		静态Static
		NPN	BOW 1616A-NS-S49
		PNP	BOW 1616A-NS-S49
		N+P	BOW 1616A-XS-S49
		动态Dynamic
		NPN	BOW 1616B-NS-S49
		PNP	BOW 1616B-NS-S49
		N+P	BOW 1616B-XS-S49

技术数据，典型值(Technical Data)回顶部

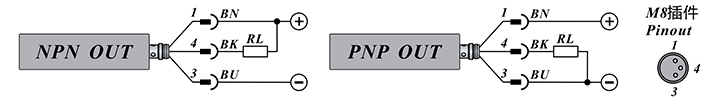

电气接线图(Electrical Connection Diagram)回顶部

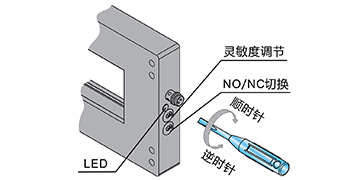

使用示意图(Usage Diagram)回顶部

1、灵敏度调节(角度范围270°)用塑料改锥调节灵敏度电位器。       顺时针调节，灵敏度增大；逆时针调节,灵敏度减小。 2、常开/常闭切换(NO./NC.)顺时针调节到头为常闭;逆时针调节到头为常开; 3、请尽量使用标配附件，塑料改锥调节灵敏度，切勿使用其他不合适的改锥用力强行把电位器拧坏。

应用案例(Application Example)回顶部

零件排出监测	零件计数包装	零件检测	压缩空气输送

连接器配件:(Connector Accessories)回顶部

3D/CAD数据:(CAD data)回顶部
