| 型号 | 说明 | ||||||||
| 产品代号 OSLC | □ | －□ | □ | □ | □ | □ | /□ | □ | OSLC系列型号，例：OSLC20-24T5NO/S |
| 光轴间距(mm) | 10 15 20 25 30 40 |
用户可根据使用装置的监视范围进行选择。 | |||||||
| 光轴数量 | 4 6 8 10 12 16 20 24 28 32 36 40 48 56 64 |
用户可根据使用装置的监视范围进行选择。 | |||||||
| 检测方式 | T R |
T：对射式； R：反光板式； |
|||||||
| 检测距离(m) | 3 | 3≤Sn≤15m，用户可选。 | |||||||
| 输出形式 | N P X |
N：NPN输出； P：PNP输出； X：双输出； |
|||||||
| 输出状态 | O C |
O：一常开； C：一常闭； |
|||||||
| 连接方式 | S C |
S：插件； C：插件线； |
|||||||
| 说明备注 | □ | 订货时，如需特殊要求时的备注信息。 | |||||||
| 检测幅度(mm) | 光轴间距× (光轴数量-1) | ||||||||
| 自身实际长度(mm) | 光轴间距× (光轴数量-1)+40 | ||||||||
 |
| 产品类别 | OSLC□ 系列 | |
| 检测距离 | 3m≤Sn≤15m | |
| 标准检测物 | ≥Ø30mm不透明物体 | |
| 工作电压 | 12～24VDC±10% 脉动(P-P)10%以下 | |
| 消耗电流 | 发射器50mA；接收器65mA | |
| 输出形式 | NPN | NPN集电极开路输出型：灌入电流≤200mA，残余电压≤1V |
| PNP | PNP集电极开路输出型：拉出电流≤200mA，残余电压≤1V | |
| 继电器 | 继电器触点容量：5A/250VAC | |
| 输出状态 | 所有光轴受光时ON | |
| 指 示 灯 | 投光器：电源指示灯（黄色） 受光器：电源指示灯（黄色），安全指示灯（绿色），故障指示灯（红色） |
|
| 光 源 | 红外LED | |
| 响应时间 | ≤15ms | |
| 保护回路 | 具备短路保护、极性保护 | |
| 防护等级 | IP65 | |
| 环境温度 | 工作时：-5～+40℃不凝露，不结冰），保存时：-25～+55℃ | |
| 环境湿度 | 工作时：35～85%RH，保存时：35～95%RH | |
| 环境照度 | 白炽灯：3000Lx以下，太阳光：1000Lx以下 | |
| 耐冲击 | 振频：10～55Hz，振幅0.35mm，X、Y、Z方向各扫描20次（1倍频率/min） | |
| 耐振动 | 加速度：500m/s²约50g，X、Y、Z方向各3次 | |
| 外壳材料 | 保护外壳：铝合金；前罩：PMMA；端盖：ABS | |

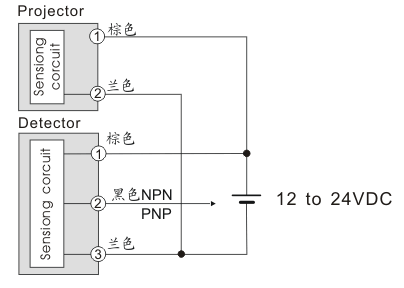

| 接线形式 | 圆型插座，配专用连接电缆，投光器3芯，受光器4芯 | |
 |
|

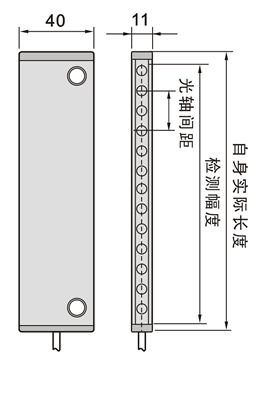

单位：mm  |
 |
 |
 |
| 订货时，请注明完整型号。 ● 若有特殊要求，订货时请注明； ● 若需多种输出状态的光栅（包括NPN/PNP一常开+一常闭，NPN/PNP两常开，NPN/PNP两常闭），订货时请注明； |
