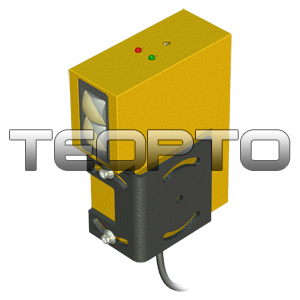

原理与特点：
-
V.CMD型检测器采用可见高亮度红光半导体发光器作光源，经调制后发出一束平行红光，经光敏管接收放大后，输出一开关信号，安装调试方便，可在高温、潮湿等恶劣环境中使用。
N.CMD型检测器采用不可见红外光半导体发光器作光源，经调制后发出一束平行光，经光敏管接收放大后，输出一开关信号，该检测器抗干扰能力强，作用距离远，可在高温、潮湿等恶劣中使用。

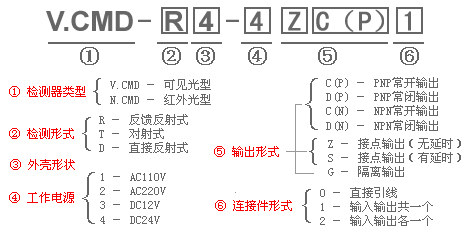

选型含义：
技术指标：
| 外壳形式 | 方形 | |||||
| 工作电源 | DC12V、DC24V、A110CV、A220CV；±10%额定电压值 | |||||
| 工作温度 | -25℃～+70℃ | |||||
| 检测形式 | 反馈反射式（R） | 对射式（T） | 直接反射式（D） | |||
| 检测距离 | 12m（SP-17型反射镜） | 15m | ≤1.2m | |||
| 6m（SP-18型反射镜） | ||||||
| 输出 形式 |
接 点（Z） | 接点容量：AC250V/5A；DC30V/5A | ||||
| 电 平 |
12V | 负载电流100mA | PNP常开：A(P)；PNP常闭：B(P) | |||
| 负载电流100mA | NPN常开：A(N)；NPN常闭：B(N) | |||||
| 24V | 负载电流100mA | PNP常开：C(P)；PNP常闭：D(P) | ||||
| 负载电流100mA | NPN常开：C(N)；NPN常闭：C(N) | |||||
| 光隔离 | 最大输入工作电压≤DC27V，负载电流100mA | |||||
| 指 示 灯 | 接通电源指示：绿LED亮；有信号工作指示：红LED亮 | |||||
| 绝缘电阻 | ≥20MΩ（当DC500V时） | |||||
| 功 耗 | ≤5W | |||||
| 响应时间 | 接点＜20ms；电平与隔离＜2ms | |||||
| 抗光干扰 | 白炽灯 10000Lx | |||||
| 灵 敏 度 | 瞬时针旋转，由低到高 | |||||
| 保 护 | 直流输入极性保护，电平输出短路及过载保护 | |||||
| 操作角度 | 方位角任意调节，俯仰角±45° | |||||
| 外形尺寸 | 长×宽×高 185mm×116mm×73mm | |||||

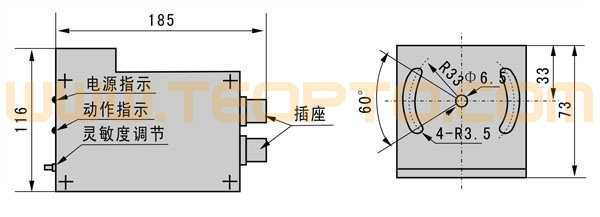

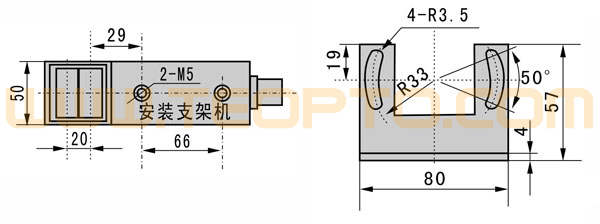

外形尺寸：

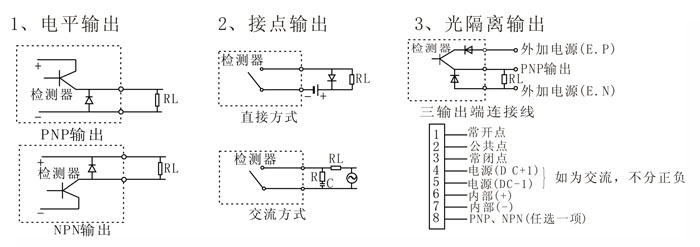

输出连接方式：

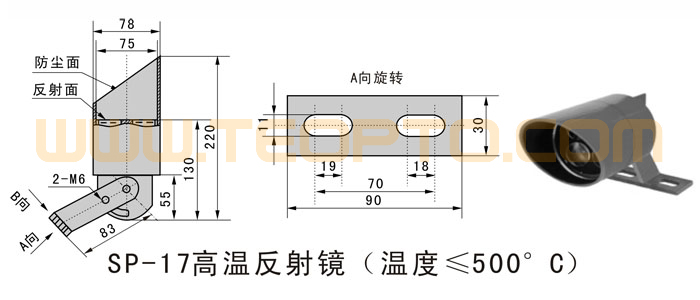

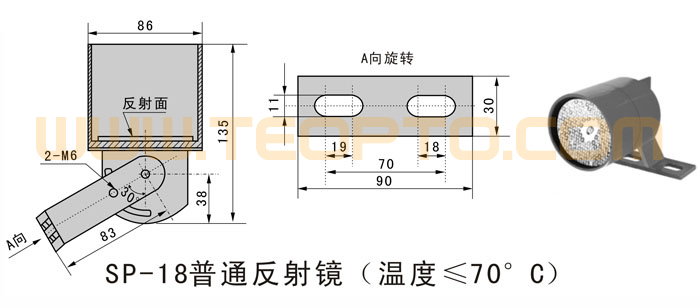

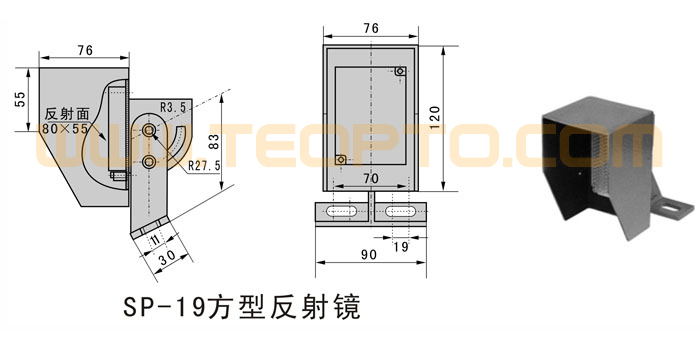

反射镜外形及安装尺寸：
维护与保养：
- 1、在板材生产线上使用时，当板材温度高于150℃时，检测器安装时应距生产线2m以上。
- 2、检测器和反射镜应避免安装在环境管线变化强烈及有日光能直射或反射到的地方，以免产生误动作。
- 3、应保持检测器镜头和反射镜的清洁，当有积尘、雾气时应定期用擦镜纸擦拭，以保持检测器长期可靠工作。
- 2、检测器和反射镜应避免安装在环境管线变化强烈及有日光能直射或反射到的地方，以免产生误动作。
