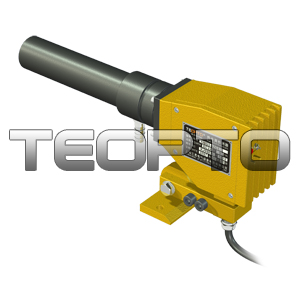

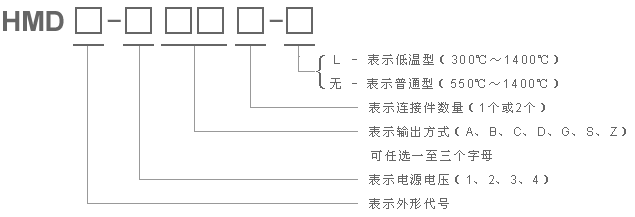

选型含义：

技术指标：

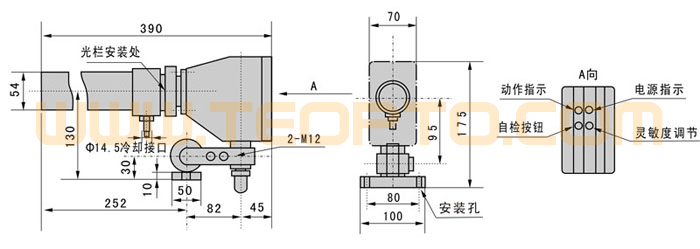

外形尺寸：

工程安装：

■  视场角度：

本检测器在现场安装时，可根据视场范围，还料品种来设置距离，用目测法对准。

HMD热金属检测器均有一定的视场范围，对于任何一种HMD均应有保证被测物体移动范围在HMD的视场内。

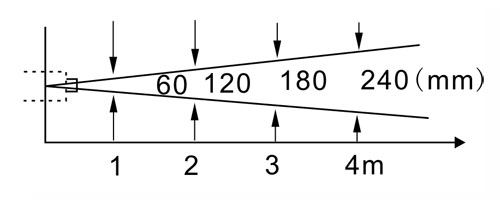

HMD检测视场范围和设置距离参照表如下图，视场范围如有特殊要求，可定制。



附件使用：

■  光    栏：

为了使HMD能适合各种条件工作，配有四种光栏板(Φ2、Φ4、Φ8、Φ16)，可用来改变视场范围的大小。

■  冷却接口：

冷却接口是用来通冷却水的，在检测器安装位置周围温度达到70℃以上时，要进行水冷，水压为0.3MPa。

■  吹扫接口：

检测器视场内水汽、烟尘时，检测器灵敏度降低，设置时应尽量注意。为了防止这种现象，防尘筒的吹扫口应加上0.3MPa压缩空气。

■  配    线：

a、从检测器到电气室的电缆应尽量使用屏蔽电缆。

b、检测器到控制室连接的电缆，要在200m以内，不可过长。

c、电缆经过较高温度区时须采取安全防护措施。

输出接线：

■  电平输出：

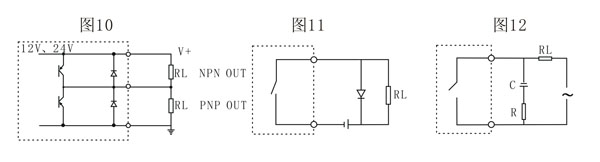

电平输出采用NPN / PNP晶体管推挽输出，如图10所示，但同一时刻只能接一种负载。

电平输出的负载允许有两种形式：阻性负荷和感性负荷。能提供的最大负载电流为100mA。

■  接点输出：

冷却接口是用来通冷却水的，在检测器安装位置周围温度达到70℃以上时，要进行水冷，水压为0.3MPa。

接点输出的输出级为继电器的接点，使用时间注意，不要让负荷的最大工作电流超过接点容量所允许的电流量，负荷的功率也不得超过接点容量。

接点工作有两种方式：直流方式和交流方式。在两种方式下对负荷的性质未能加限制，可接入阻性负荷或感性负荷，但是这两种方式下使用上略有不同，如图11所示，是直流方式的接线法，图12是交流方式的接线法。

在直流方式使时，对于感性负载，应如图10虚线所示加接续流二检管，续流二级管选用0.5 A，三倍以上负载电压。

在交流方式工作时，对感性负载，应如图12中所示，加接R、C吸收电路。

■  隔离输出：

隔离输出是输入信号经过光电隔离输出的，它的输出级采用NPN/PNP 型晶体管输出形式供用户选择使用。

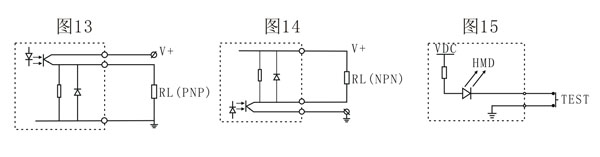

隔离输出接线如图13(PNP接线方式)和图14(NPN接线方式)所示。

■  自    检：

电气插头中没有两根自检线，通过外部开关短路接这两根线，使内部红外发光管点亮，即可实现自检功能(如图15所示)。

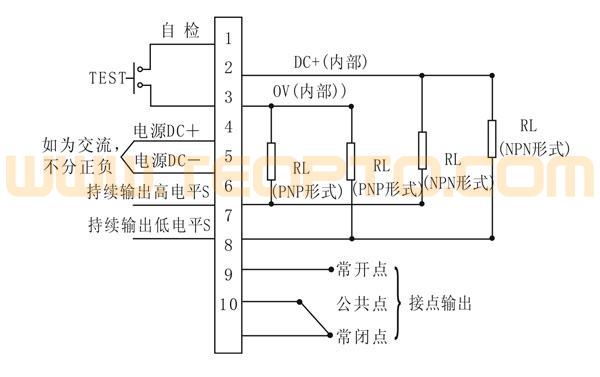

■  标准接线：

注：如要光隔离输出或其他特殊要求说明，可定制。
